串聯諧振、工頻耐壓、超低頻高壓發生器、直流高壓發生器：四種高壓試驗方式的對比

在電氣設備的檢測與維護中，常常會用到各種高壓發生器，如串聯諧振、工頻耐壓、超低頻高壓發生器和直流高壓發生器等。它們各自具有獨特的特點和適用范圍，下面我們來詳細了解它們之間的區別。

一、串聯諧振

串聯諧振裝置主要由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。它利用諧振原理，通過調節變頻電源的輸出頻率，使回路中的電感和電容發生諧振，從而在被試品上產生高電壓。

特點：

◆ 輸出電壓高且穩定：由于諧振狀態下，回路中的阻抗最小，電流最大，從而可以在被試品上獲得較高的電壓。同時，諧振狀態下電壓的穩定性較好，能夠滿足對電壓精度要求較高的試驗。

◆ 對電源容量要求低：串聯諧振裝置在諧振時，電源只需要提供很小的勵磁功率，大部分能量由被試品和電抗器之間的磁場和電場交換提供。因此，對于大容量的被試品，如長電纜、大型變壓器等，串聯諧振可以大大降低對電源容量的要求。

◆ 適用范圍廣：可用于各種電氣設備的交流耐壓試驗，如電纜、變壓器、開關、互感器等。同時，還可以進行局部放電測量等其他電氣試驗。

應用場景：

◆ 適用于對大容量、高電壓電氣設備的現場耐壓試驗。例如，在新建變電站或?qū)Υ笮妥儔浩鬟M(jìn)行檢修后，需要進行交流耐壓試驗，串聯諧振裝置可以方便地在現場提供所需的高電壓，且對現場電源的要求較低。

◆ 對于一些特殊要求的試驗，如對電纜的交流耐壓試驗同時進行局部放電測量，串聯諧振裝置可以提供穩定的高電壓，并且不會對局部放電測量產生干擾。

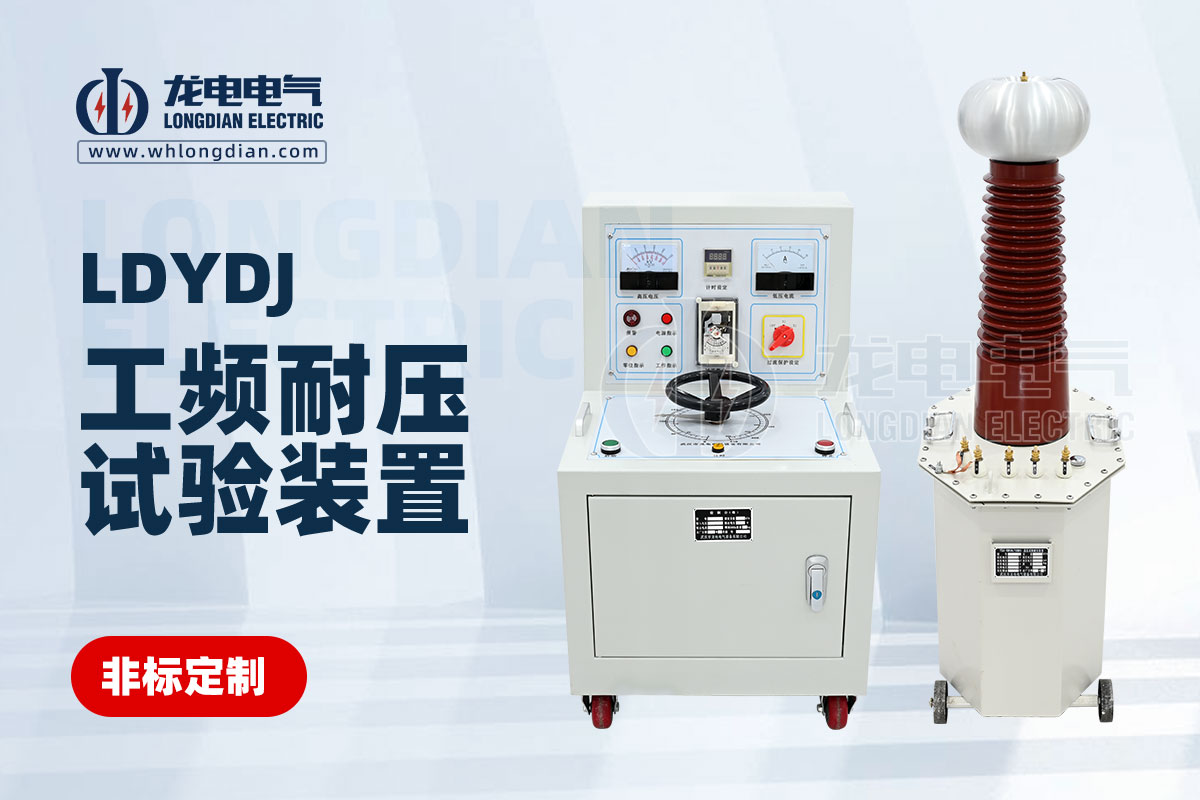

二、工頻耐壓

工頻耐壓試驗裝置是一種以工頻電源為基礎，通過變壓器升壓來產生所需高電壓的設備。

特點：

◆ 輸出電壓為工頻：即 50Hz 或 60Hz 的交流電壓，與電力系統的運行頻率相同。這使得工頻耐壓試驗?zāi)軌蜃钫鎸?shí)地模擬電氣設備在實際運行中的電壓情況，從而有效地檢測設備的絕緣性能。

◆ 結構簡單：主要由變壓器、調壓器、保護裝置等組成，結構相對簡單，操作方便。

◆ 可靠性高：由于工頻耐壓試驗是一種成熟的技術，經過多年的實踐驗證，其可靠性較高。在對電氣設備進行常規耐壓試驗時，工頻耐壓裝置能夠穩定地輸出所需的高電壓，確保試驗的準確性和可靠性。

應用場景：

◆ 廣泛應用于各種電氣設備的出廠試驗和定期檢修試驗。例如，變壓器、開關柜、絕緣子等設備在出廠前或定期檢修后，都需要進行工頻耐壓試驗，以確保其絕緣性能符合要求。

◆ 對于一些對電壓頻率要求嚴格的設備，如電力電容器等，工頻耐壓試驗是唯一能夠準確檢測其絕緣性能的方法。

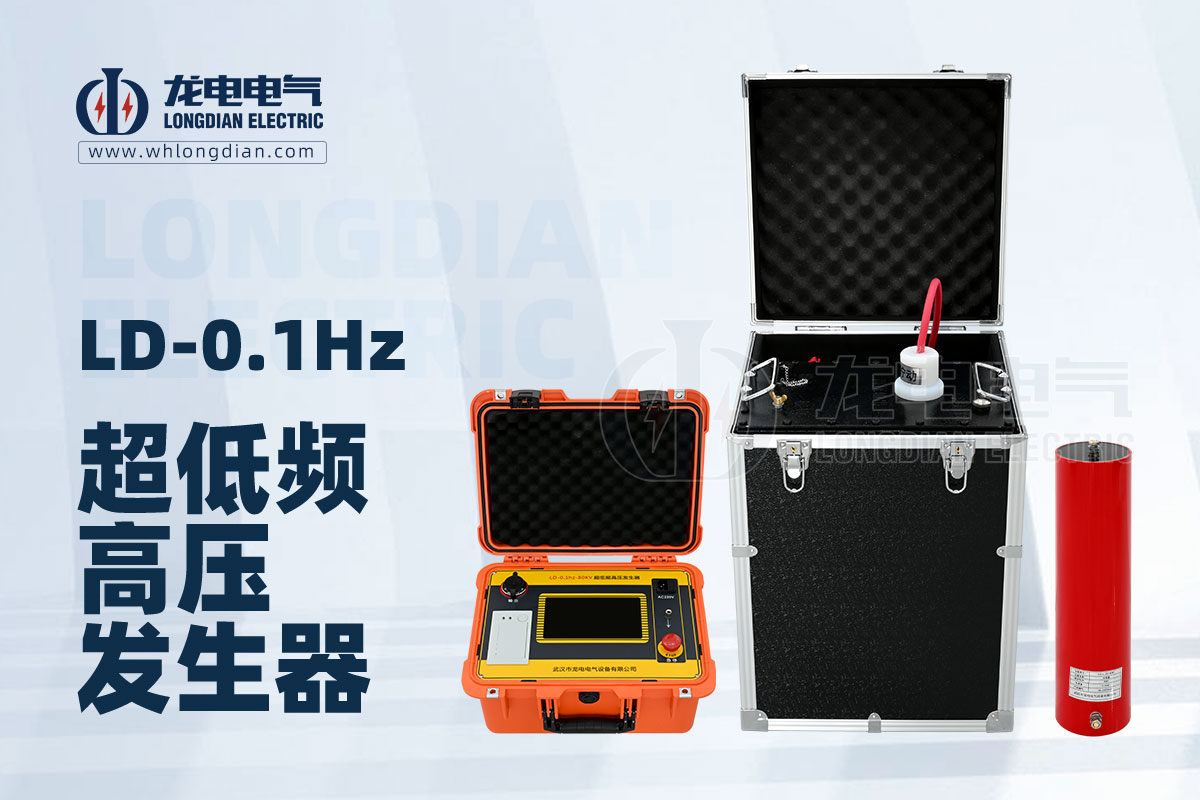

三、超低頻高壓發生器

超低頻高壓發生器輸出的電壓頻率一般為 0.1Hz、0.05Hz 或 0.02Hz 等超低頻。

特點：

◆ 對大容性試品友好：在對大容性試品（如長電纜、大型發電機等）進行耐壓試驗時，超低頻高壓發生器具有很大的優勢。由于頻率低，所需的電源容量大大降低，同時也減少了對試品的損傷。

◆ 局部放電檢測靈敏：超低頻下，局部放電現象更加明顯，有利于檢測試品中的絕緣缺陷。同時，由于頻率低，外界干擾相對較少，使得局部放電檢測更加準確。

◆ 體積小、重量輕：相比工頻耐壓裝置和串聯諧振裝置，超低頻高壓發生器的體積和重量較小，便于攜帶和現場操作。

應用場景：

◆ 主要用于對長電纜、大型發電機等大容性設備的耐壓試驗。在一些現場條件受限、電源容量不足的情況下，超低頻高壓發生器是一種理想的選擇。

◆ 對于老舊電纜的絕緣檢測，超低頻高壓發生器可以在不損傷電纜的前提下，有效地發現潛在的絕緣缺陷。

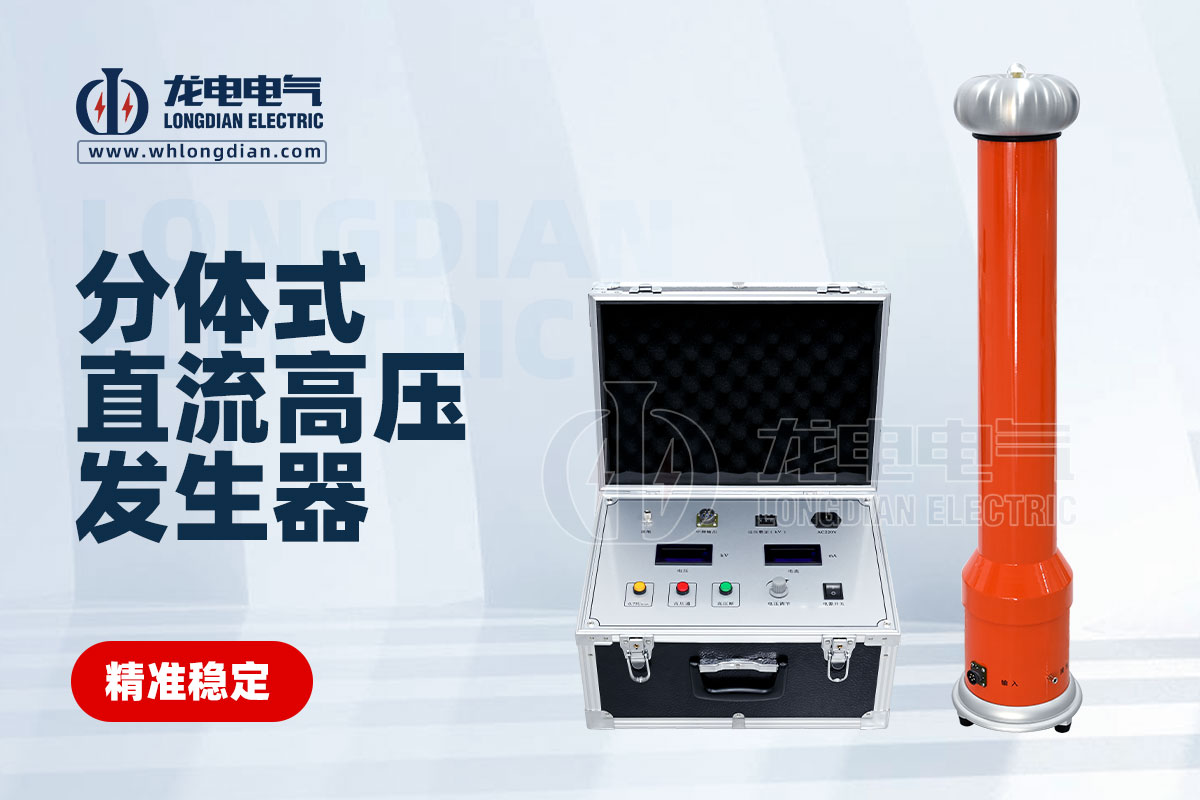

四、直流高壓發生器

直流高壓發生器輸出的是直流高電壓。

特點：

◆ 輸出電壓穩定：直流高壓發生器能夠提供穩定的直流高電壓，不受電網頻率波動的影響。這對于一些對電壓穩定性要求較高的試驗，如直流耐壓試驗、泄漏電流測量等非常重要。

◆ 檢測絕緣缺陷準確：在直流電場下，絕緣材料中的泄漏電流更加穩定，能夠更準確地反映絕緣的狀況。通過測量泄漏電流，可以有效地檢測出絕緣材料中的缺陷，如受潮、老化、破損等。

◆ 操作安全：直流高壓發生器通常具有完善的保護功能，如過壓保護、過流保護、接地保護等，確保操作人員的安全。

應用場景：

◆ 適用于對電氣設備進行直流耐壓試驗和泄漏電流測量。例如，對電力電纜、避雷器、電容器等設備進行直流耐壓試驗，可以檢測其在直流電場下的絕緣性能。

◆ 在一些特殊場合，如對高壓直流輸電設備的檢測，直流高壓發生器是必不可少的工具。

五、區別總結

◆ 輸出電壓類型：

串聯諧振和工頻耐壓裝置輸出的是交流高電壓，頻率分別為可調節的諧振頻率和工頻；超低頻高壓發生器輸出超低頻交流高電壓；直流高壓發生器輸出直流高電壓。

◆ 適用對象：

串聯諧振適用于大容量、高電壓電氣設備的交流耐壓試驗和局部放電測量；工頻耐壓主要用于各種電氣設備的常規交流耐壓試驗；超低頻高壓發生器特別適用于大容性設備的耐壓試驗；直流高壓發生器主要用于直流耐壓試驗和泄漏電流測量。

◆ 電源容量要求：

串聯諧振對電源容量要求低，特別是對于大容量被試品；超低頻高壓發生器對大容性試品的電源容量要求也較低；工頻耐壓和直流高壓發生器對電源容量的要求相對較高。

◆ 局部放電檢測：

超低頻高壓發生器和串聯諧振在局部放電檢測方面具有一定的優勢，超低頻下局部放電現象更明顯，串聯諧振由于干擾小也有利于局部放電測量；工頻耐壓和直流高壓發生器在局部放電檢測方面相對較弱。

◆ 設備體積和重量：

超低頻高壓發生器和直流高壓發生器通常體積小、重量輕，便于攜帶和現場操作；串聯諧振和工頻耐壓裝置相對較大。
