武漢龍電電氣

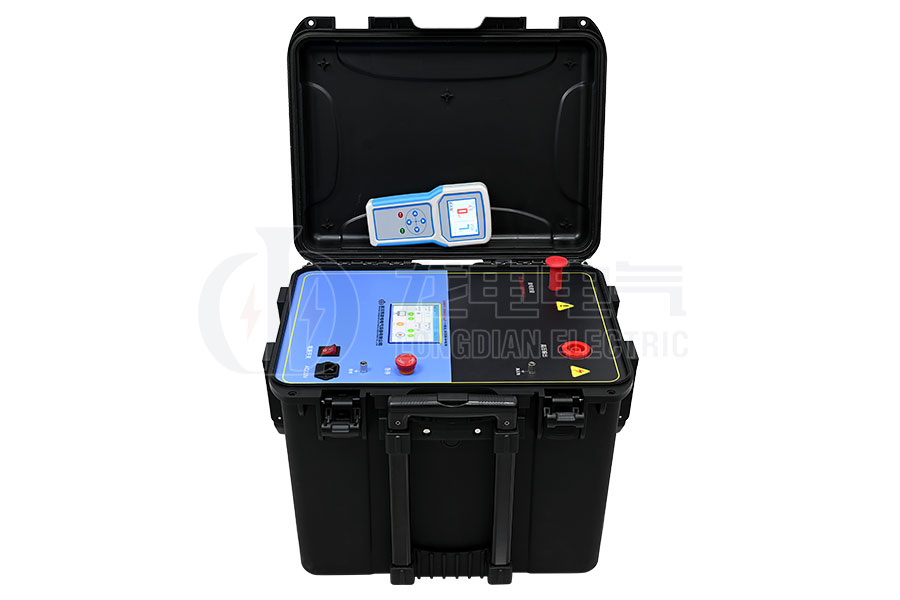

LD-2004多次脈沖電纜故障測試儀
LD-2004多次脈沖電纜故障測試儀
LD-2004多次脈沖電纜故障測試儀
LD-2004多次脈沖電纜故障測試儀
LD-2004多次脈沖電纜故障測試儀
LD-2004多次脈沖電纜故障測試儀
LD-2004多次脈沖電纜故障測試儀

LD-2004多次脈沖電纜故障測試儀

采用的是時域反射原理,即對電纜發射一電脈沖,電脈沖將在電纜中勻速傳輸,當遇到電纜阻抗發生變化的地方(故障點),電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來,通過屏幕上的波形可直接判讀故障距離。

提供7種測試脈沖,保證了測量精度

故障自動搜索,距離自動顯示

內置存儲/調出功能

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

LD-2004多次脈沖電纜故障測試儀,根據中華人民共和國電力行業標準《DL/T849.1~ DL/T849.3-2004》電力設備專用測試儀器通用技術規范,結合市場需求,歷經十多年現場經驗積累研發,采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。LD-2004多次脈沖電纜故障測試儀主機集測距、路徑一體,整機采用高檔PP塑料機箱,小巧精致,易攜帶;操作界面友好,即使非專業人員操作,依然可以很快熟悉并使用,高效、準確的完成電纜故障測試工作。

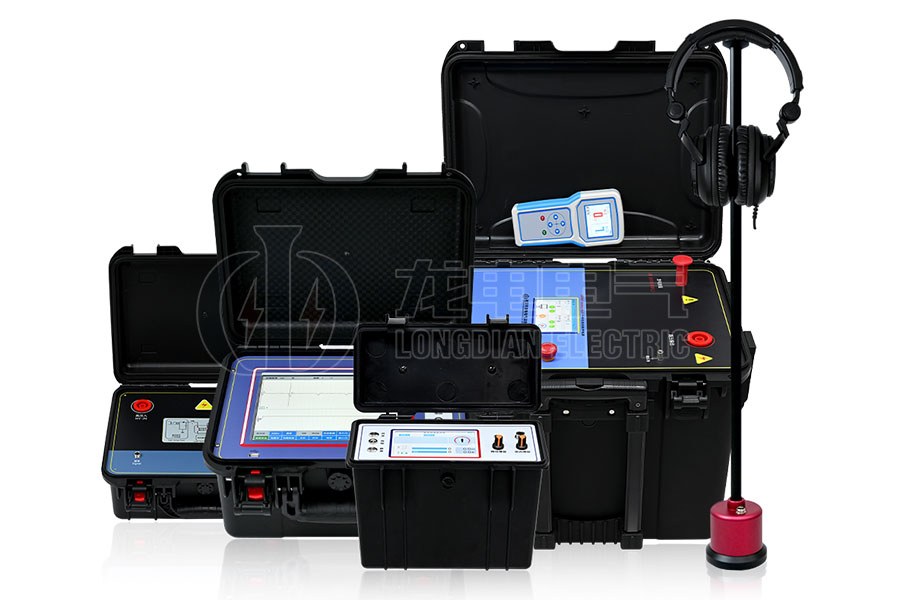

LD-2004多次脈沖電纜故障測試儀系統由系統主機和故障定位儀以及電纜路徑儀三部分組成,用于電力電纜各類故障的測試,電纜路徑、電纜埋設深度,以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

產品別稱:電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀、電纜故障測試儀

技術參數

采樣方法低壓脈沖法、高壓閃絡、三次脈沖、多次脈沖、速度測量
采樣速率200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脈沖寬度0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
沖擊高壓低于35kV電力電纜,可測35KV以下等級所有電纜的高、低阻故障
測試距離>60km
分辨率1m
測試精度0.1m
顯示方式工業級10.4寸彩色觸摸液晶屏
操作方式觸摸屏操作、物理旋鈕操作
分析設置滾屏、縮放、保存、調出、波移等功能
工作電源內置電池供電
連續工作>4h(亦可使用外接電源使用)
儲存功能具有數據存儲功能,可存儲大量現場波形及數據,并隨時調出使用
波形分析所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征,便于分析卡位
波形處理能將測得的故障點波形與好相的全長開路波形
同時顯示在屏幕上進行同屏對比和疊加對比,可自動判斷故障距離
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

1.LD-2004多次脈沖電纜故障測試儀用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.LD-2004多次脈沖電纜故障測試儀可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法。

3.LD-2004多次脈沖電纜故障測試儀全中文操作軟件和使用界面,子菜單方式和文字提示實現人機互動。

4.工業級10.4寸彩色觸摸液晶屏顯示,全中文操作軟件和使用界面,子菜單方式和文字提示實現人機互動。

5.全局波形和局部波形同步顯示,便于整體分析和細節調整。

6.任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征,極易判讀。

7.采用多次脈沖法測試時,界面同時采集8條真實波形,更便于判讀和降低測試誤差,提高測試精度。

8.內置電源供電,在無電源環境中均可長時間使用。

9.體積小、重量輕、使用方便,檢測故障成功率和測試精度高。

10.在任何環境下性能穩定,不死機,信號采集高壓保護措施安全。

11.內置存儲/調出功能,可方便將數據及波形保存或調出重新分析。

12.測試信號提供多種脈沖寬度,無測試盲區。

產品圖集

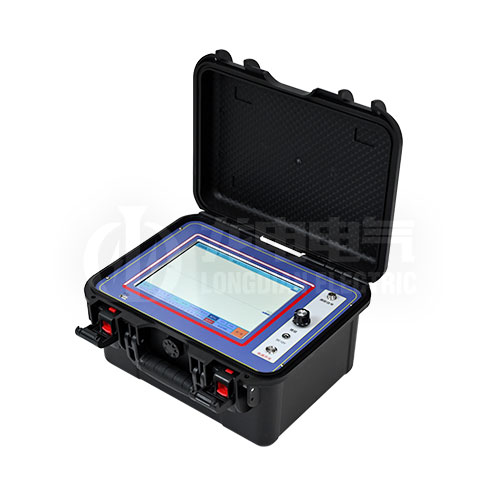

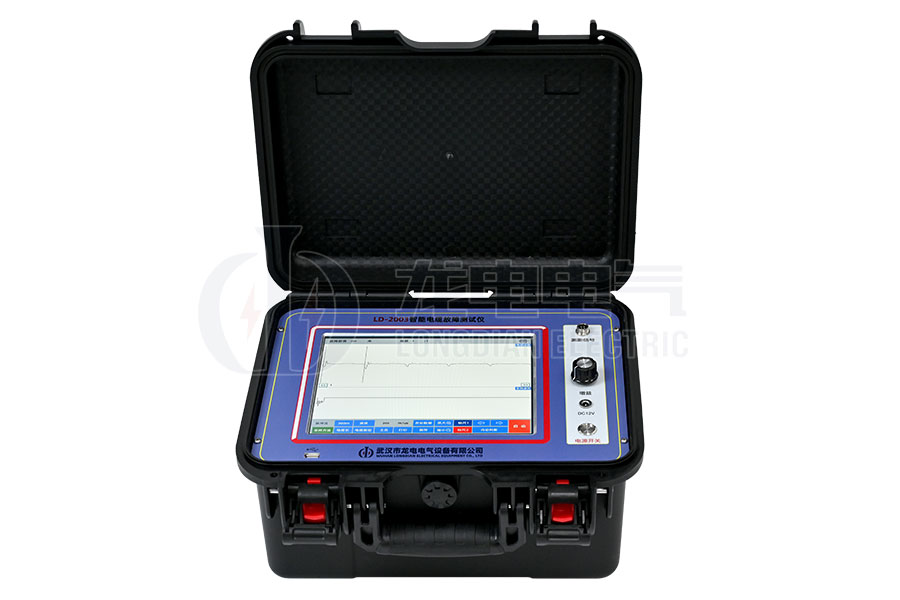

測距主機
測距主機

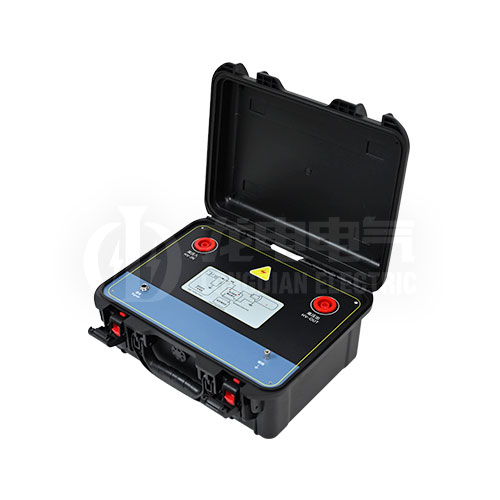

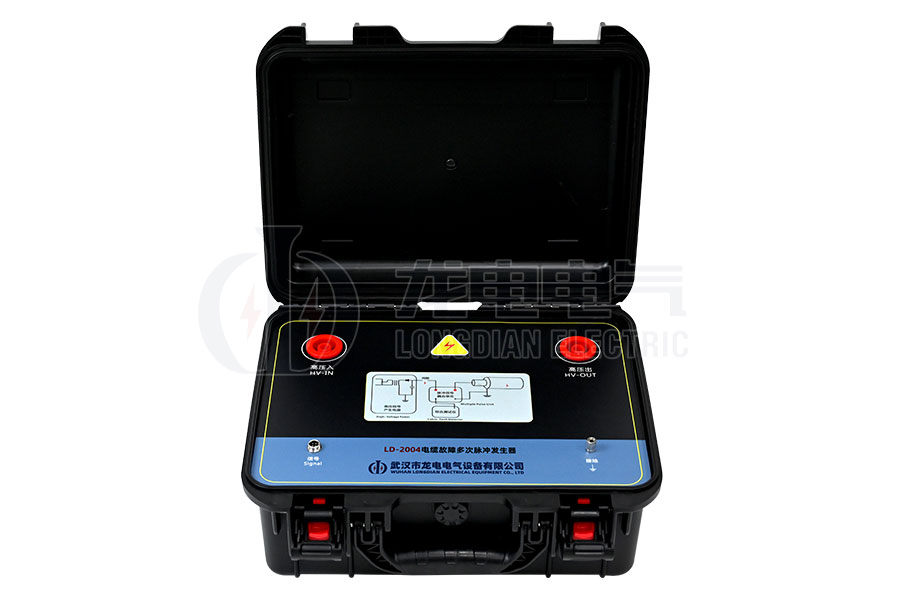

多次脈沖發生器
多次脈沖發生器

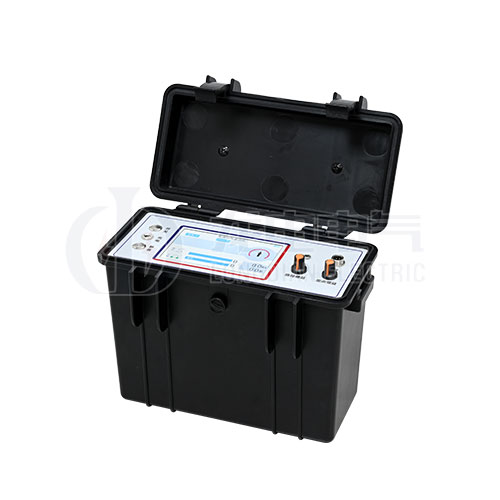

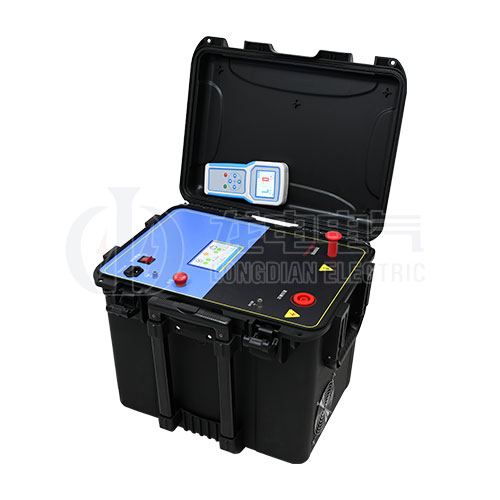

一體化高壓脈沖電源
一體化高壓脈沖電源

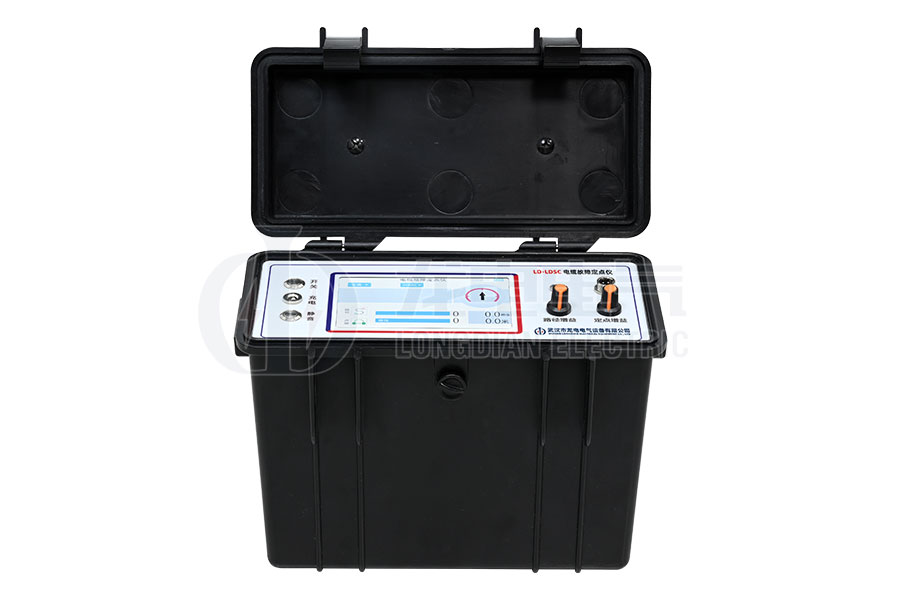

聲磁同步定點儀
聲磁同步定點儀

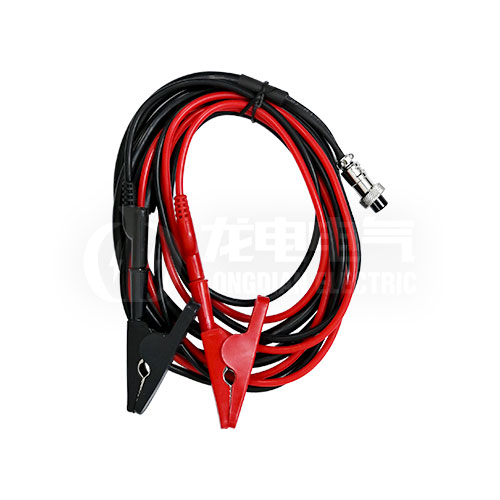

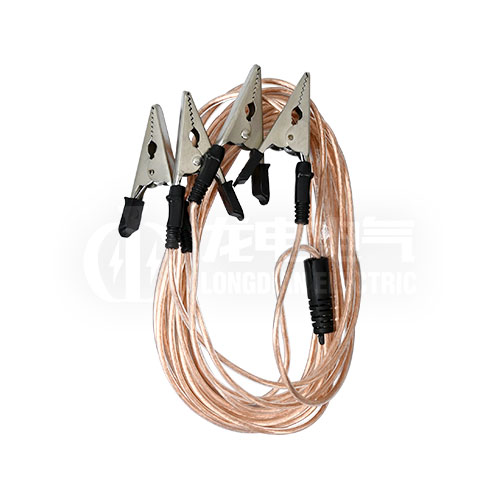

主機測試線
主機測試線
接地線
接地線
多次脈沖發生器測試線
多次脈沖發生器測試線

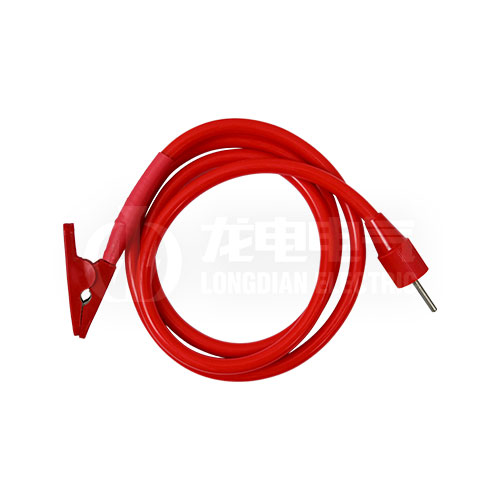

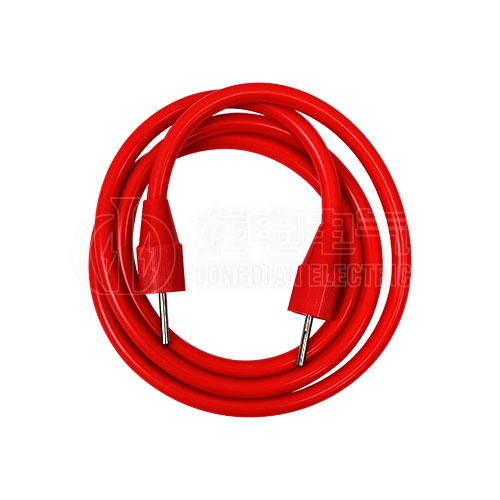

高壓線
高壓線

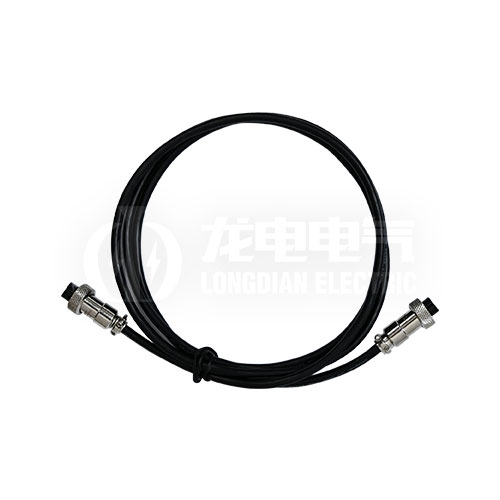

聲磁傳感器連接線/多次脈沖信號線
聲磁傳感器連接線/多次脈沖信號線
閃絡采樣盒
閃絡采樣盒

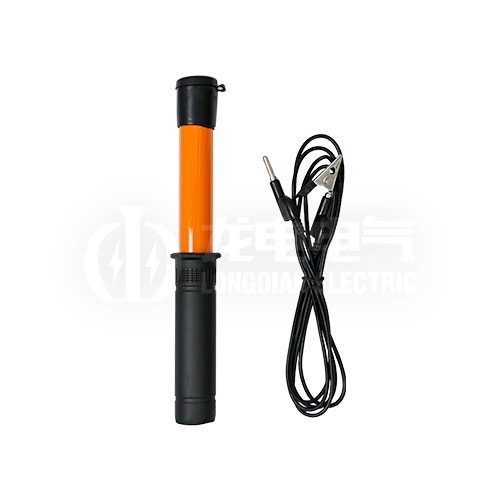

放電棒
放電棒

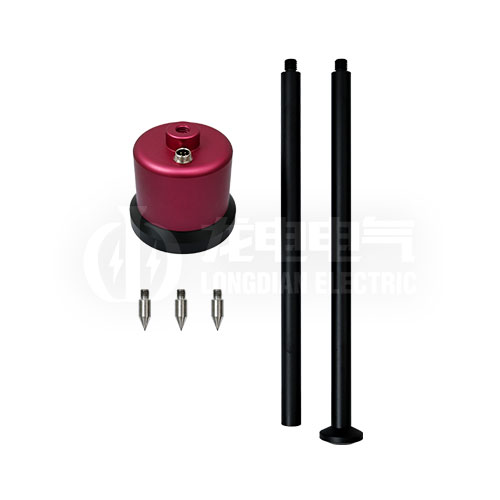

聲磁傳感器
聲磁傳感器

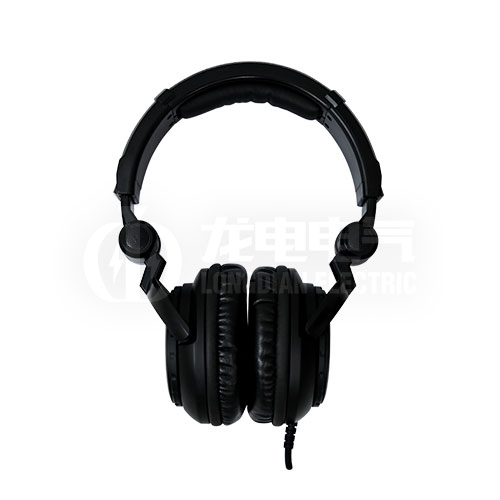

降噪耳機
降噪耳機

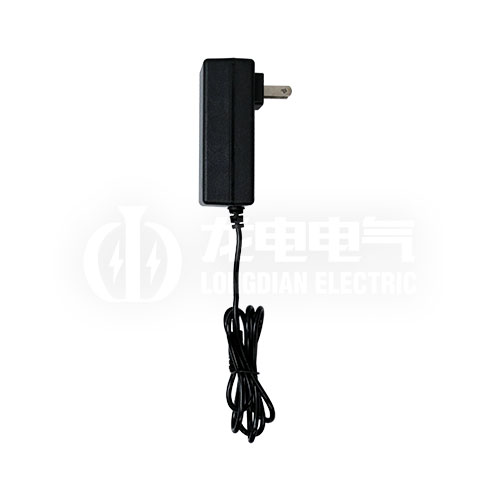

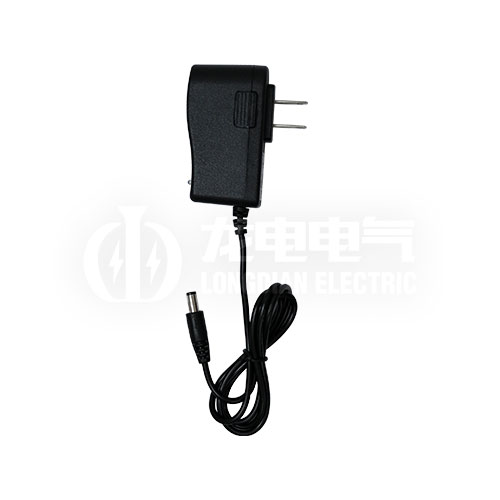

主機充電器
主機充電器
定點儀充電器
定點儀充電器

售后保障

2h 電話回復
2h電話回復
8h 提供解決方案
8h提供解決方案
48h 技術人員到達
48h技術人員到達
