蓄電池充放電測試儀操作使用指南

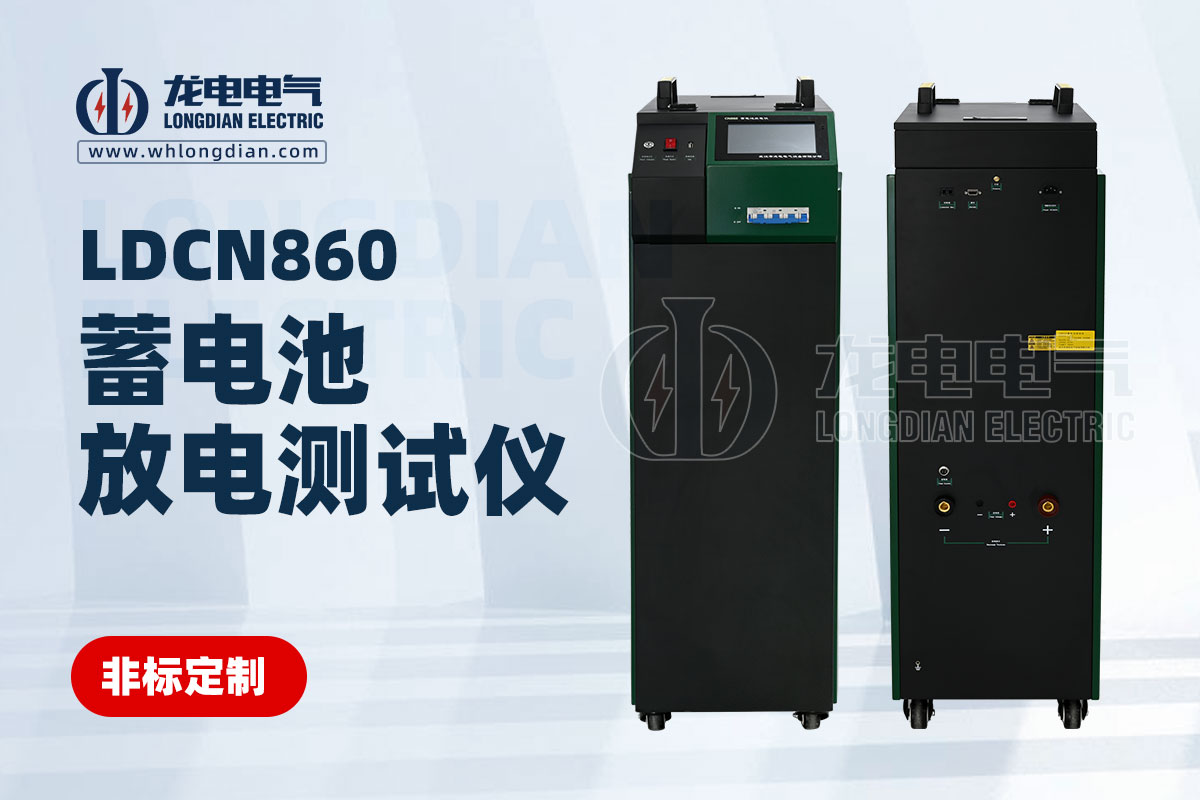

蓄電池充放電測試儀是一款專業的檢測設備，它主要用于精確測量和評估蓄電池組的充放電性能、容量、電壓、電流及內阻等關鍵參數，幫助用戶全面了解蓄電池組的健康狀況，確保其能夠正常、可靠地運行，廣泛應用于電力、通信、交通、金融等多個領域。下面以武漢龍電電氣研發生產的CN860蓄電池充放電測測試儀來介紹操作使用方法。

① 設備準備

在使用蓄電池充放電測試儀之前，請確保以下設備已準備齊全：測試主機，AC220V工作電源線， 大電流導線及快速接頭，電壓檢測導線，單體監測模塊（如需單體電壓監測），電流鉗形傳感器（如需在線補償式放電）。

② 連接設備

◆ 連接工作電源線：將蓄電池充放電測試儀的AC220V工作電源線插入主機電源插座，并打開電源開關，確保供電正常。

◆ 連接大電流導線：將大電流導線的快速接頭分別插入測試儀的快速插座對接（紅正黑負）。

◆ 連接電壓檢測導線：將電壓檢測導線分別與放電儀的總電壓檢測端口連接（紅正黑負）。

◆ 連接電池組：將大電流導線的測試夾端連接到電池組端（紅正黑負），請確保正確連接正負極，避免接反導致報警。

③ 設置參數

◆ 進入主界面：打開放電監測儀，通過顯示屏進入主界面。

◆ 設置語言及遠端控制：將【語言】設置為“中文”，【遠端控制】設為“關”（除非進行遠程操作）。

◆ 選擇測試模板：點擊【充放測試】按鈕，進入后再次點擊【放電測試】，彈出“測試模板”選擇按鈕。根據實際電池組參數進行模板參數設置，包括機房編號、電池組號、測試者名稱、放電電流最大值、單體節數、單體監測開關、額定容量、整組電壓、單體電壓、電流傳感器、允許單體故障數等。

◆ 設置放電參數：在“放電測試”頁面中，根據實際需要填入【放電容量】、【放電時長】、【單體低限】、【整組低限】、【放電電流】、【放電模式】等參數。

④ 開始放電測試

◆ 確認參數：在設置完所有參數后，請仔細檢查一遍，確保無誤。

◆ 開始放電：點擊“開始”按鈕，放電儀將按照設定的參數進行放電測試。

◆ 監測數據：放電過程中，放電儀將實時監測并顯示當前電壓、電流波形圖以及單體電池電壓等數據。

◆ 結束放電：當達到設定的放電容量、放電時長或單體/整組電壓低限時，放電儀將自動停止放電，并保存測試數據。

⑤ 數據記錄與分析

◆ 數據保存：放電測試結束后，放電儀將自動保存測試數據至內置SD卡或轉存至U盤。

◆ 數據分析：通過配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析，生成相應的數據報表、曲線圖等。

◆ 打印報告：根據需要，可將分析報告打印出來，供后續參考或存檔。

⑥ 注意事項

◆ 安全操作：在操作過程中，請確保人員安全，避免觸電或短路等情況發生。

◆ 正確連接：請確保所有導線及接頭連接正確，避免接反或接觸不良導致設備損壞或測試不準確。

◆ 定期維護：定期對放電監測儀進行清潔和維護，確保其處于良好工作狀態。
