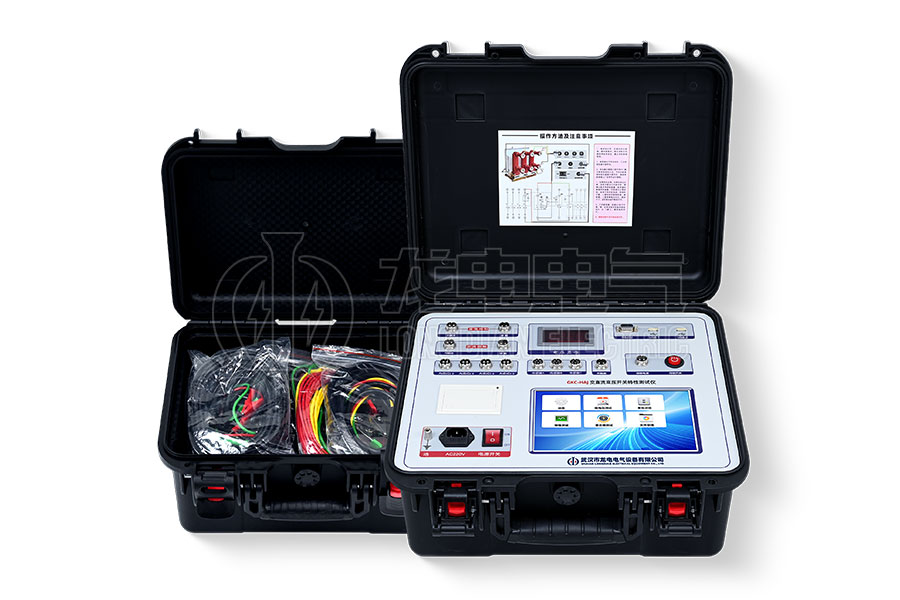

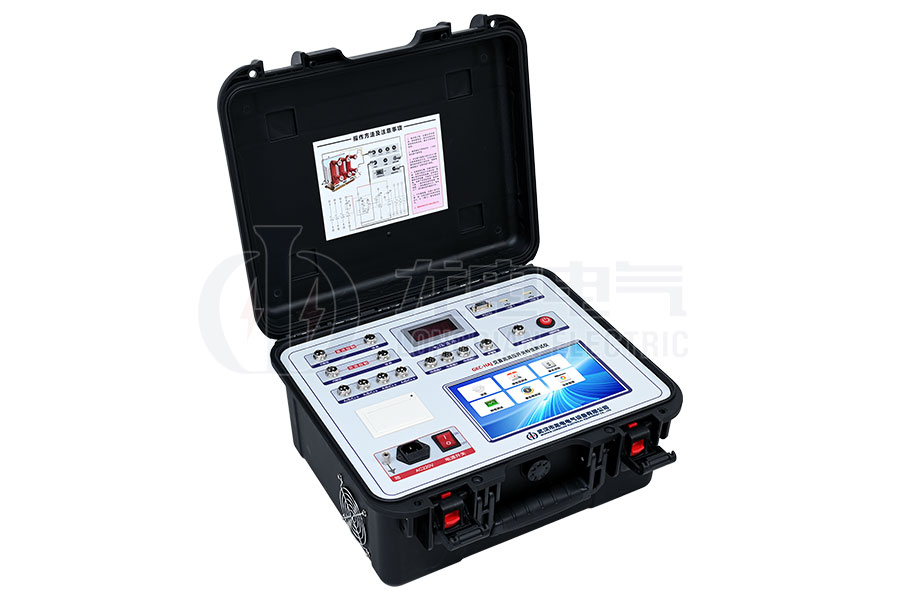

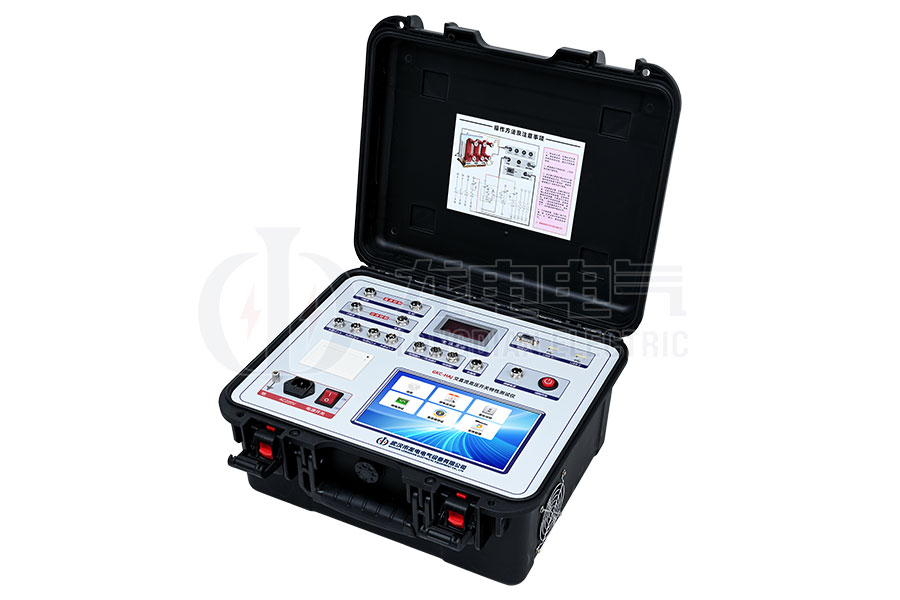

GKC-HAJ交直流高壓開關特性測試儀

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

為了滿足廣大用戶對各類高壓開關動特性測試的需求，龍電電氣精心研發了全新的高壓開關動特性測試儀。GKC-HAJ交直流高壓開關綜合特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外，還提供交直流測試，以滿足不同類型斷路器的測試需求，使得測試儀能夠?qū)Ω邏洪_關進行有效的機械特性測試。

產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

⑴、GKC-HAJ交直流高壓開關綜合特性測試儀為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

⑵、GKC-HAJ交直流高壓開關綜合特性測試儀高速熱敏打印機，方便現場打印測試數據，有當前頁打印和綜合打印兩種模式。

⑶、GKC-HAJ交直流高壓開關綜合特性測試儀機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〢C/DC6～270V可調電源，電流20A，滿足線圈為24V/15A的斷路器低跳試驗，任意整定分、合閘線圈的動作電壓值，可做斷路器的低電壓動作試驗（手動和自動兩種模式）。

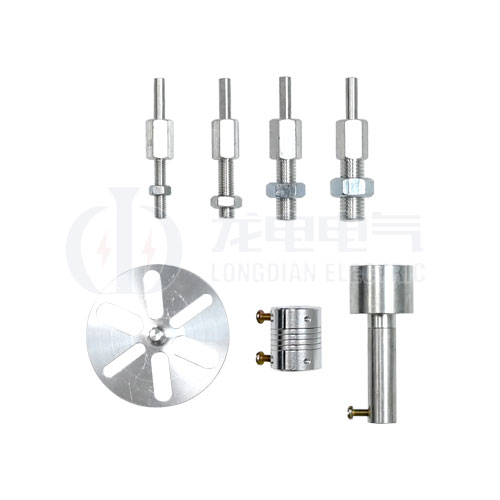

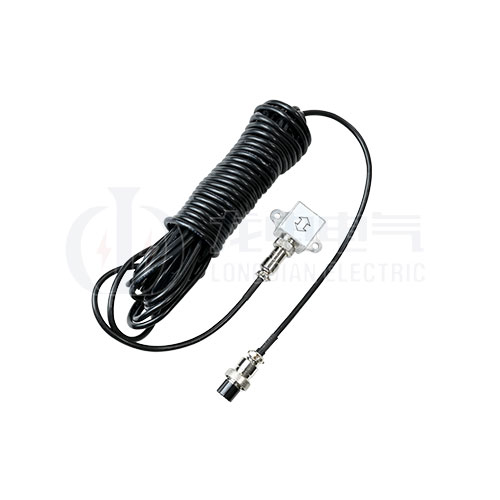

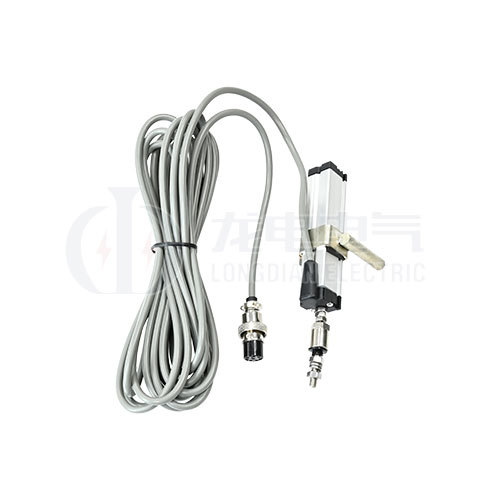

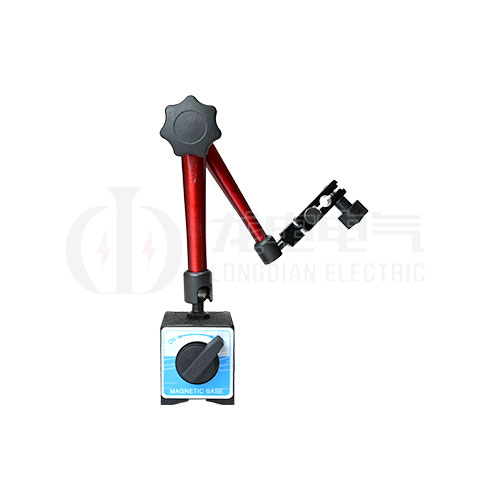

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

⑹、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，有12路斷口合分閘時間、不同期、彈跳時間、次數、開距、超程、過沖行程、反彈行程、剛合速度、最大速度、指定段平均速度、線圈電流、線圈電阻等參數、可裝三路傳感器或通過一路傳感器推算其他兩路速度，速度再計算無需再測試。

⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

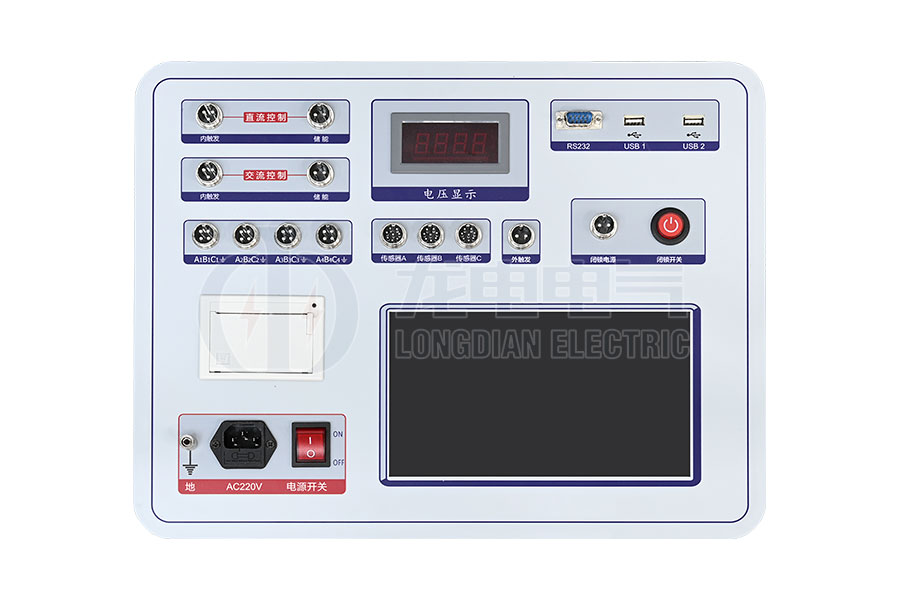

⑻、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。

⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、1路速度(3路速度選配)。

⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
