LD-2003電纜故障定點儀操作使用方法

LD-2003電纜故障定點儀出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。

這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數如下：

2、精確定點：

⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。

⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏,通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。

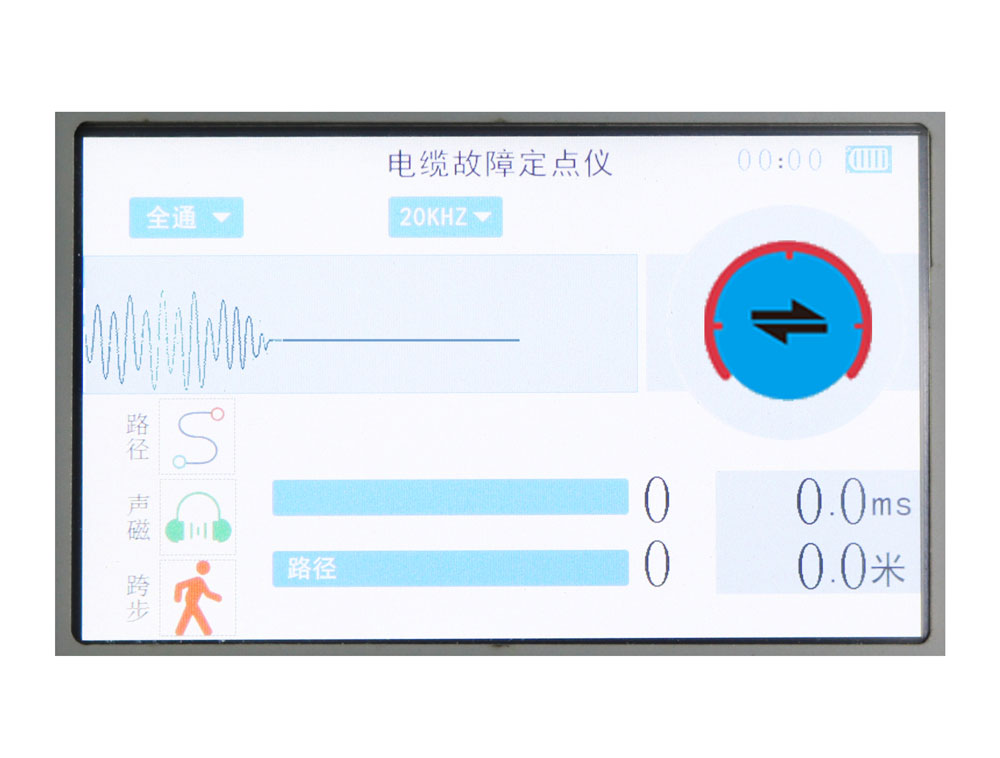

⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到最小，聲波波形最大，聽到較沉悶的一聲“啪”聲音，時間最小，故障距離顯示最小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值最小處，此處即為故障精確位置。

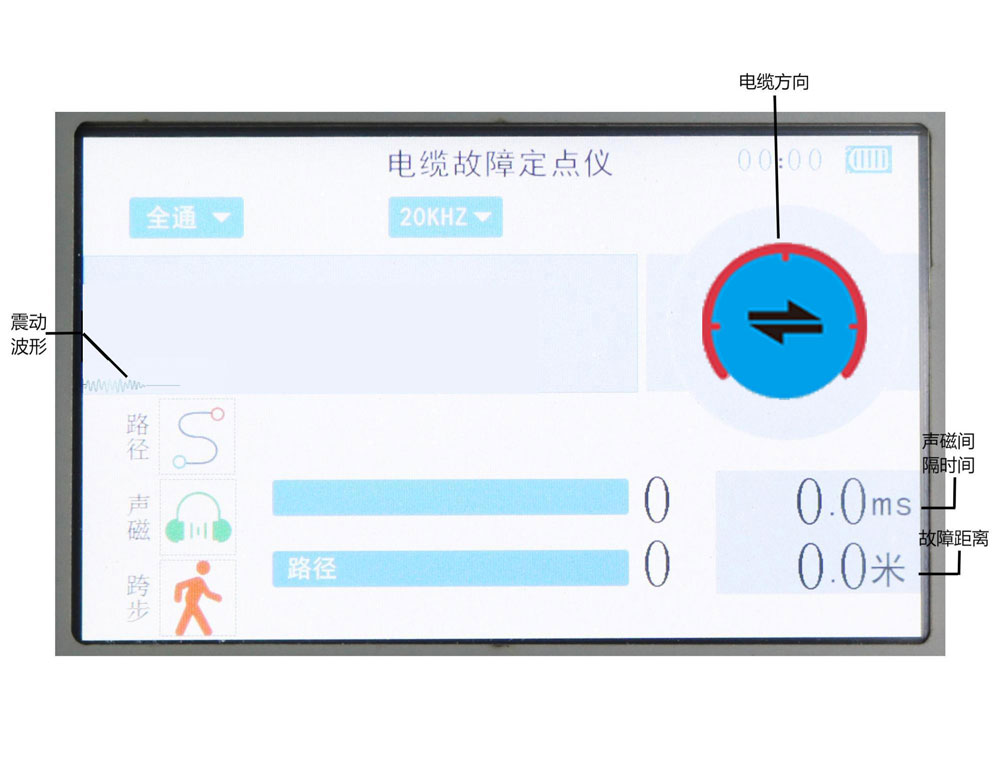

⑷、在遠離故障點時，如果看到是下面的波形圖，波形幅度小，仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，那是電纜在高壓閃絡沖擊產生應力造成的震動，其與真正的故障放電聲差別很大，注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲。

3、低壓路徑：

低壓尋測電纜路徑，通過電纜路徑指示方向判斷電纜的路徑，在電纜正上方，信號最強，偏離電纜信號就會變?nèi)?，方向指示也會提示。電纜路徑探測器內置在定點儀里面，可以把探測儀從脖子上取下來，用手提著背帶平行離地10cm左右尋找電纜的路徑更準確。
