內置高性能工業控制計算機
DSP數字信號處理系統
高精度線性電壓,電流功率放大器

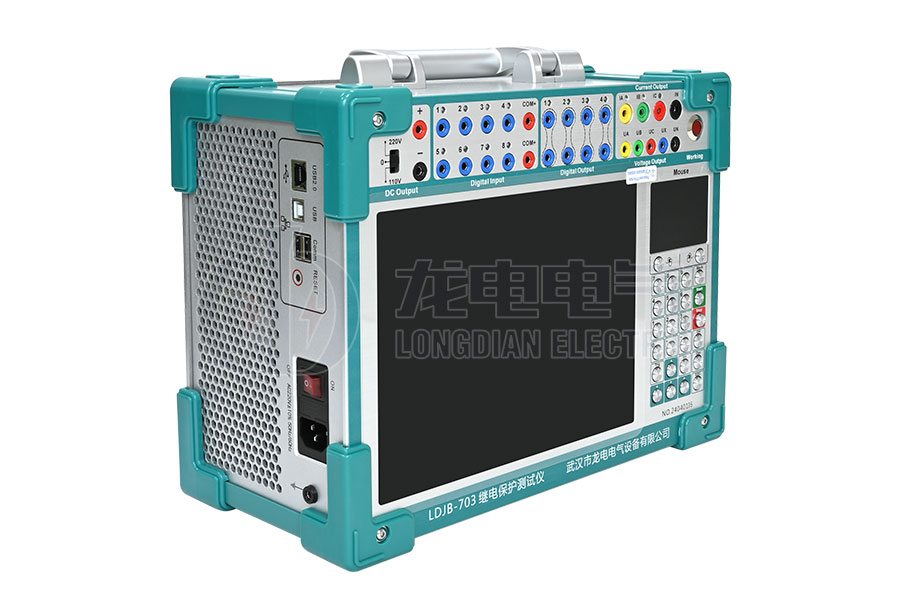

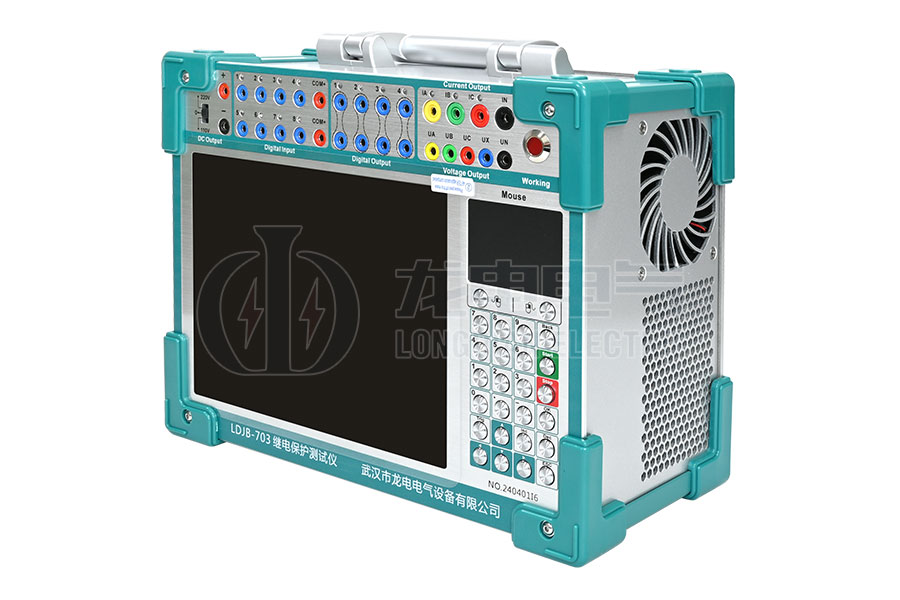

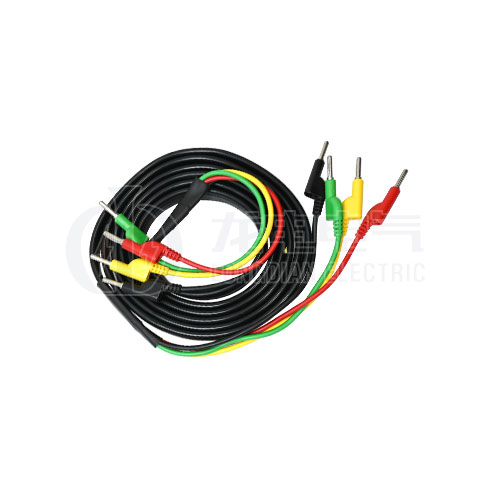

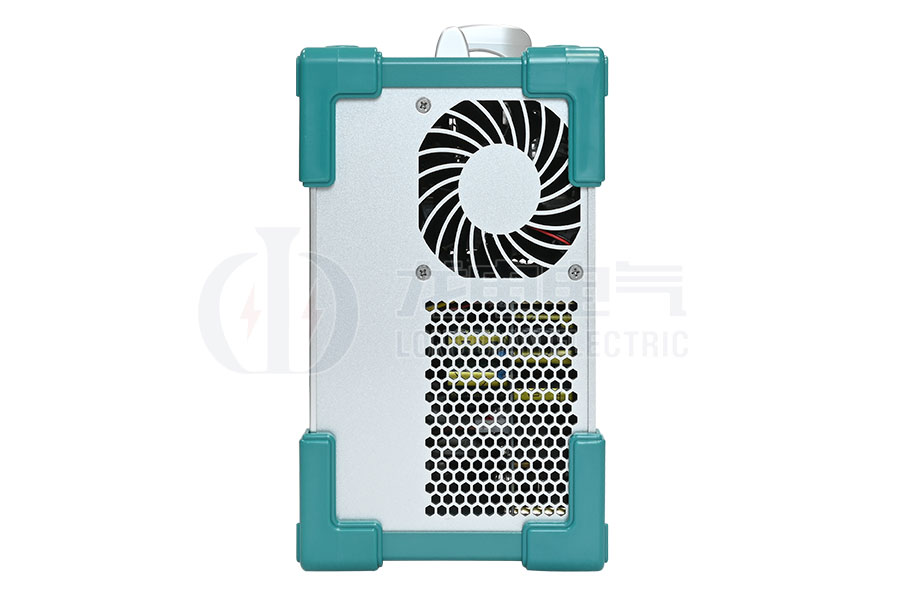

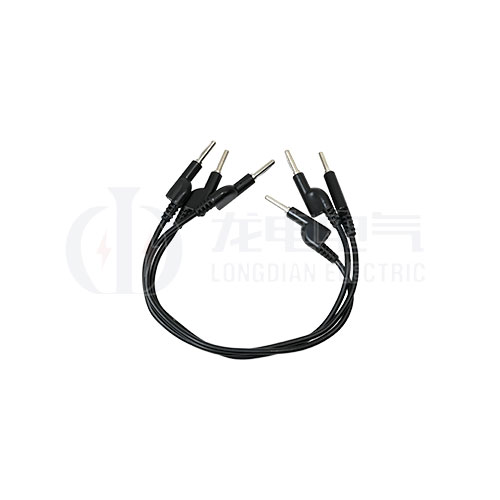

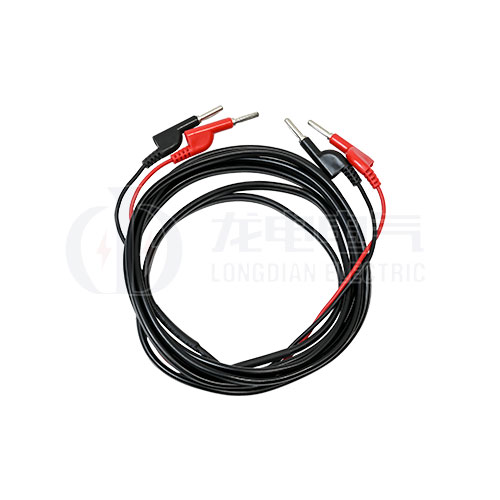

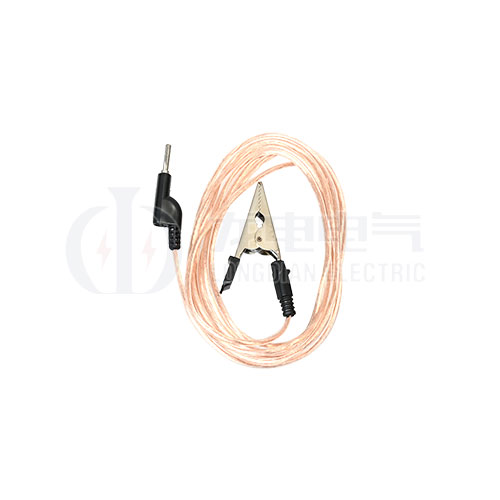

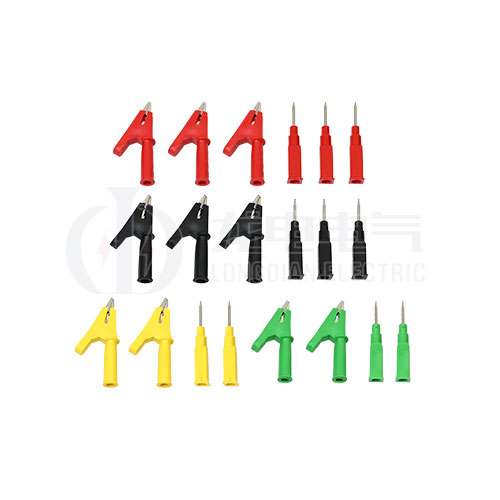

LDJB-703三相微機繼電保護測試儀具有標準的四相電壓,三相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。
LDJB-703三相微機繼電保護測試儀滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》,滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
LDJB-703三相微機繼電保護測試儀采用經典的Windows XP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。
產品別稱:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀

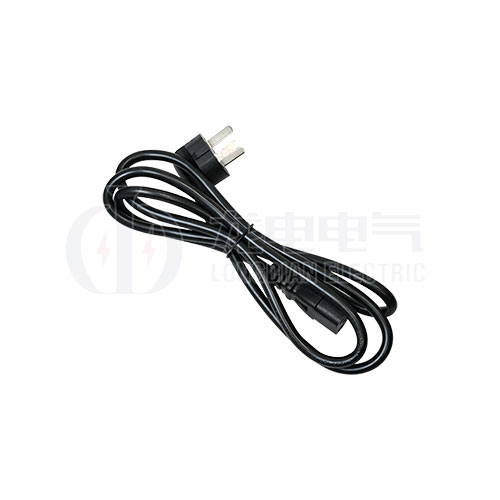

交流電流源 | |
單相電流輸出(有效值) | 0-30A/相,精度:0.2% ±5mA |
三相并聯輸出(有效值) | 0-90A/三相同相位并聯輸出 |
相電流長時間允許工作值(有效值) | 10A |
每相最大輸出功率 | 300VA |
三相并聯電流最大輸出功率 | 800VA |
三并電流最大輸出允許工作時間 | 10s |
頻率范圍 | 0-1000Hz,精度0.01Hz |
諧波次數 | 2-20次 |
相位 | 0-360°,精度0.1° |
直流電流源 | |
直流電流輸出 | 0-±20A/相,精度:0.2% ±5mA |
交流電壓源 | |
單相電壓輸出(有效值) | 0-125V/相,精度:0.2% ±5mV |
線電壓輸出(有效值) | 0-250V |
相電壓/線電壓輸出功率 | 75VA/100VA |
頻率范圍 | 0-1000Hz,精度0.001Hz |
諧波次數 | 2-20次 |
相位 | 0-360°,精度0.1° |
直流電壓源 | |
單相電壓輸出幅值 | 0-±150V,精度:0.2% ±5mV |
線電壓輸出幅值 | 0-±300V |
相電壓/線電壓輸出功率 | 90VA/180VA |
開關量端子 | |
開關量輸入端子 | 8對 |
空接點 | 1-20mA,24V 裝置內部有源輸出 |
電位翻轉 | 無源接點:低阻短接信號;有源接點:0-250V DC |
開關量輸出端子 | 4對,空接點,遮斷容量:110V/2A,220V/1A |
其他 | |
時間范圍 | 1ms-9999s,測量精度:1ms |
體積重量 | 體積 338mm x 168mm x 305mm,約12Kg |
電源 | AC220V±10%,50Hz,10A |
交流電流工作時間 | |
10A≥工作電流 | 工作時間>60分鐘 |
20A≥工作電流≥10A | 工作時間>70S |
30A≥工作電流≥20A | 工作時間>15S |
工作電流≥30A | 工作時間>5S |
◆ LDJB-703三相微機繼電保護測試儀Windows XP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。
◆ LDJB-703三相微機繼電保護測試儀內置有超薄型多功能快接按鍵和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
◆ LDJB-703三相微機繼電保護測試儀主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
◆ 功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。

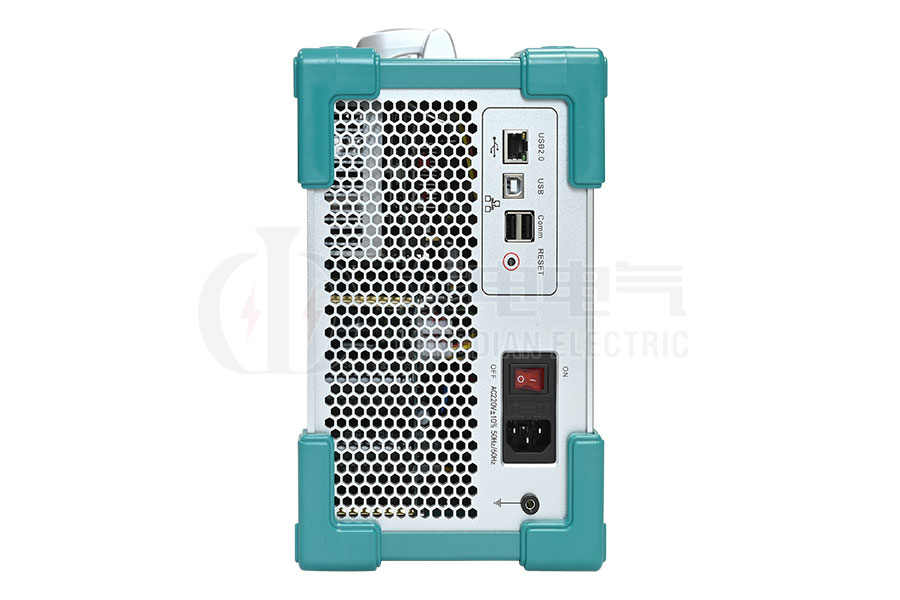

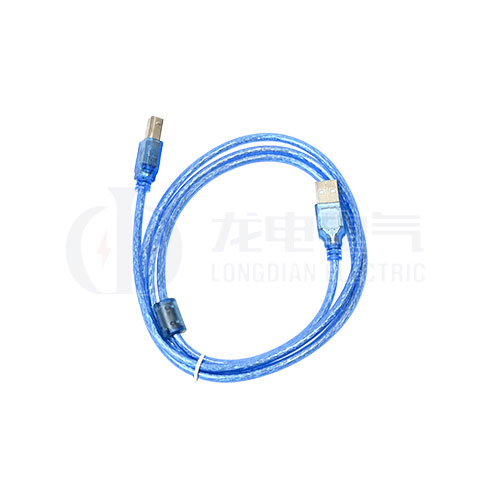

◆ 采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
◆ 可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
◆ 具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗。
◆ 配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
◆ 具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。
