武漢龍電電氣

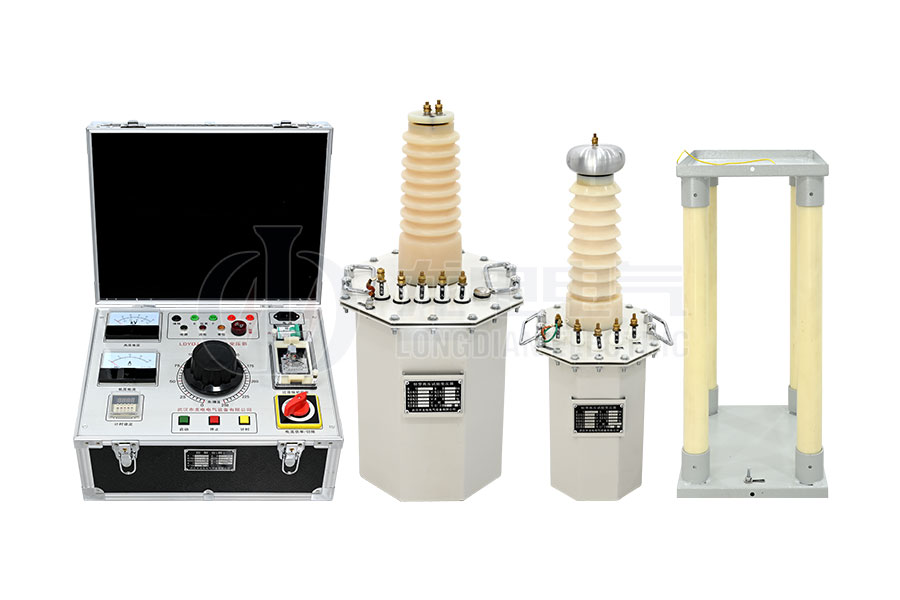

串級工頻耐壓試驗裝置
串級工頻耐壓試驗裝置
串級工頻耐壓試驗裝置
串級工頻耐壓試驗裝置
串級工頻耐壓試驗裝置

串級工頻耐壓試驗裝置

用于各種電器產品、電氣元件及絕緣材料的絕緣強度試驗

體積小,重量輕

結構緊湊,功能齊全

通用性強,使用方便

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

串級試驗變壓器,又稱為升壓器,是發電站、供配電系統及科研單位等不可或缺的基本試驗設備。該設備廣泛應用于各種電器產品、電氣元件及絕緣材料的絕緣強度試驗中,旨在考核產品的絕緣水平,發現絕緣缺陷,并衡量其承受過電壓的能力。通過嚴格的絕緣試驗,確保電氣設備的安全性與可靠性。

串級試驗變壓器采用高品質材料制造,確保設備性能優越且穩定可靠。鐵芯為單相芯式結構,由優質冷軋取向硅鋼片疊制而成,結構堅固耐用。高壓線圈為圓筒多層塔式,采用優質聚酯漆包線及高耐壓值絕緣材料繞制,確保在高壓下仍能穩定運行。低壓線圈則位于高壓線圈內部,有效利用了空間。此外,殼體設計為八角形,不僅減輕了重量,還縮小了體積,便于移動和運輸。

串級試驗變壓器的工作原理基于電磁感應原理。當工頻電源輸入至操作箱(或操作臺)后,經過自耦調壓器調節電壓,再輸入至試驗變壓器的初級繞組。根據電磁感應定律,在次級(高壓)繞組可獲得所需的工頻高壓。為了實現更高電壓的試驗需求,可采用串級技術,將兩臺變壓器串聯使用。在串級狀態下,兩臺變壓器的容量需相等(P1=P2),且總輸出電壓為兩臺變壓器輸出電壓之和(U總=U1+U2)。

產品別稱:工頻耐壓試驗裝置、工頻耐壓試驗器、耐壓試驗裝置、串級試驗變壓器、串激試驗變壓器

技術參數

以LDYDJ-50KV系列串級試驗變壓器為例,其主要技術參數包括:

◆ 單臺3KVA/50KV試驗變壓器:可作為單臺使用,也可作為串級變壓器的第一級。其容量為3KVA,輸入電壓為200V,輸出電壓可達50KV,輸出電流為60mA。同時,該變壓器還配備有獨立的儀表繞組,一般為100V。

◆ 單臺1.5KVA/50KV試驗變壓器:同樣可作為單臺使用,也可作為串級變壓器的第二級。其容量為1.5KVA,輸入電壓也為200V,輸出電壓同樣可達50KV,但輸出電流為30mA。當作為串級使用時,需放置在專用絕緣支架上。

◆ 兩臺變壓器串級使用:總?cè)萘繛?KVA,輸入電壓仍為200V,但輸出電壓可提升至100KV,輸出電流為30mA。此時,變比達到1000,能夠滿足更高電壓等級的試驗需求。

注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

◆ 高電壓輸出能力:通過串級連接方式,能夠輸出更高的試驗電壓,滿足更高電壓等級的試驗需求。

◆ 模塊化設計:產品設計為模塊化,由兩臺獨立的變壓器組成,既可單獨使用,也可通過串級連接獲得更高的電壓,增強了使用的靈活性和便捷性。

◆ 優質材料與結構:

○ 鐵芯采用優質冷軋取向硅鋼片疊制而成,堅固耐用。

○ 高壓線圈為圓筒多層塔式結構,由優質聚酯漆包線及高耐壓值絕緣材料繞制,確保了電壓的穩定性和安全性。

○ 低壓線圈設計在內,高壓線圈在外,結構緊湊,性能優越。

◆ 輕便易攜:殼體為八角形設計,重量輕、體積小,便于移動和運輸,適合各種試驗環境。

◆ 安全可靠的電氣保護:

○ 配備過電流繼電器和時間繼電器,可根據試驗需求設定保護動作值,確保試驗過程的安全。

○ 在升壓或耐壓過程中,如發生短路、閃絡、擊穿等異常情況,設備會自動切斷主回路,防止對設備和被試品造成損害。

◆ 精確的儀表測量:

○ 儀表線圈為一獨立繞組,一般為100V,可準確測量和顯示試驗過程中的電壓和電流值。

○ 高壓電壓表和高壓電流表實時指示試驗電壓和電流,確保試驗數據的準確性。

◆ 方便的操作與維護:

○ 操作簡單,通過調壓器手柄即可實現電壓的調節和升壓過程。

○ 設備結構清晰,各部件連接方便,易于維護和檢修。

產品圖集

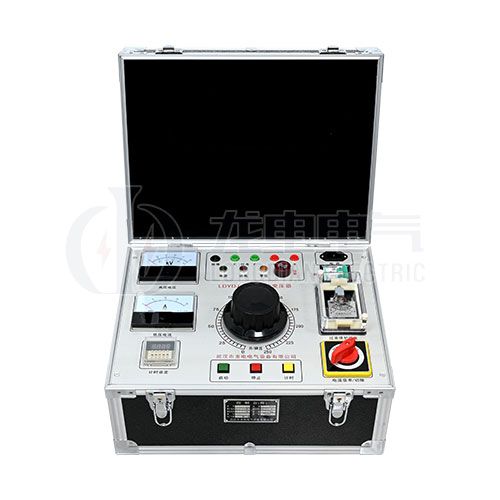

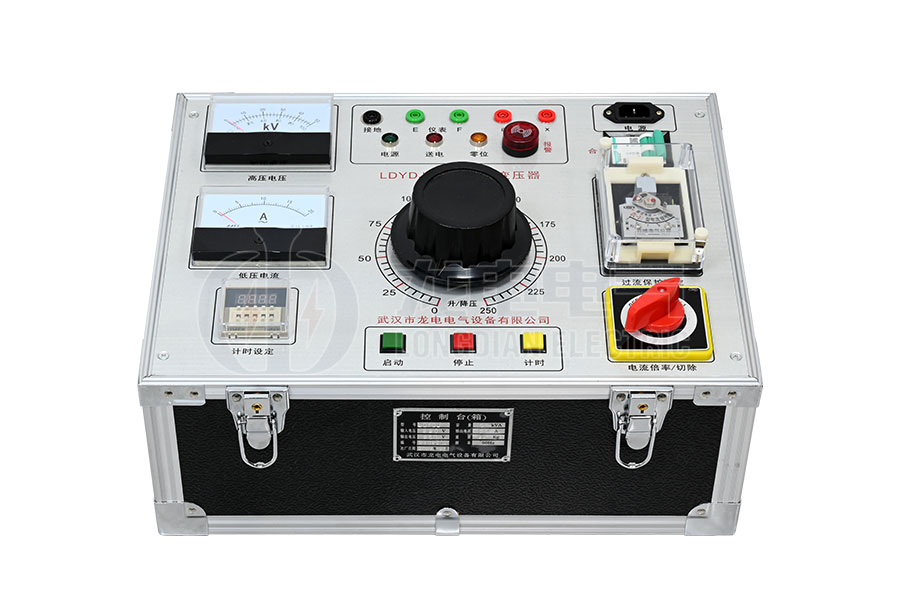

控制箱
控制箱

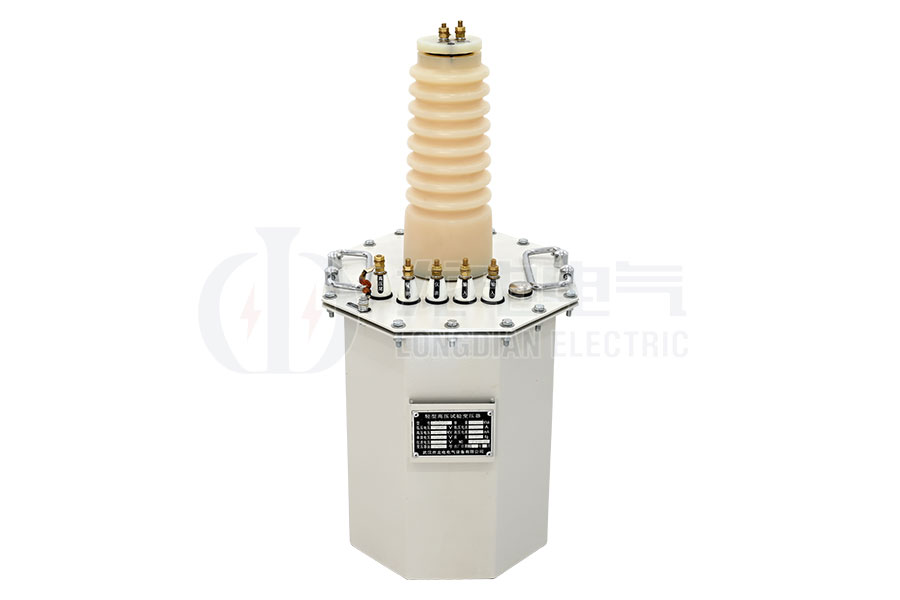

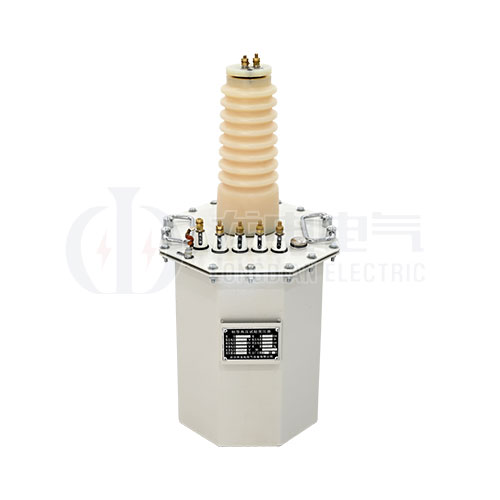

(帶串級繞組)試驗變壓器
(帶串級繞組)試驗變壓器

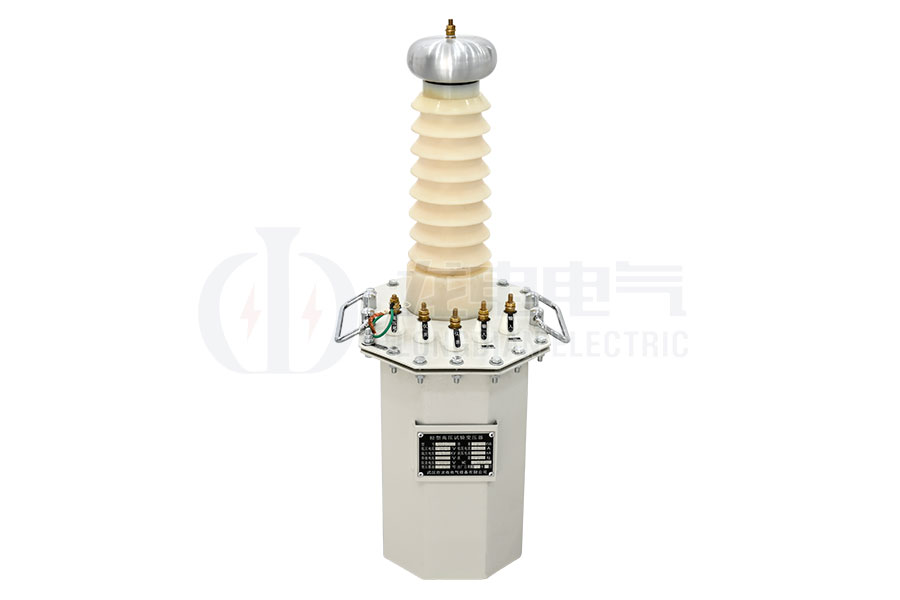

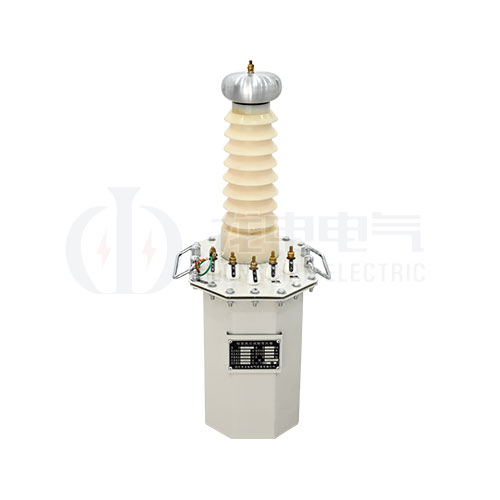

試驗變壓器
試驗變壓器

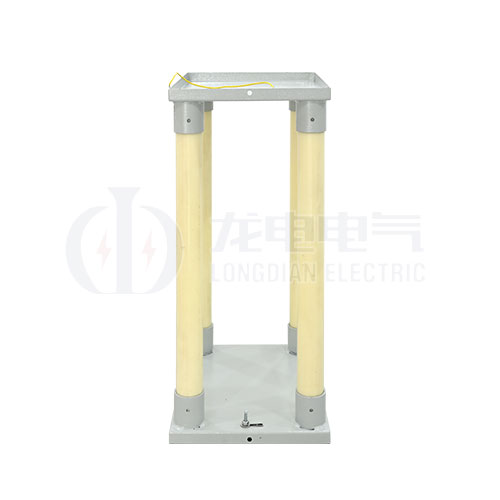

絕緣支架
絕緣支架

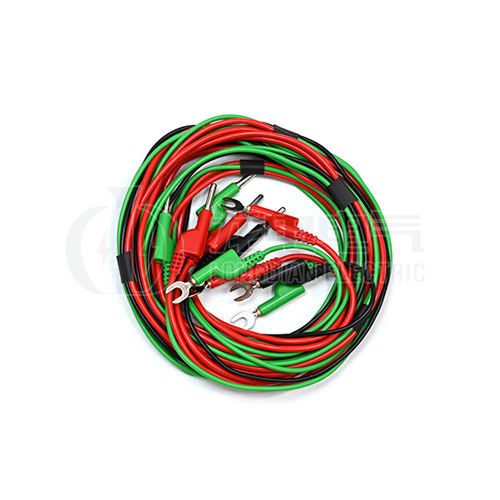

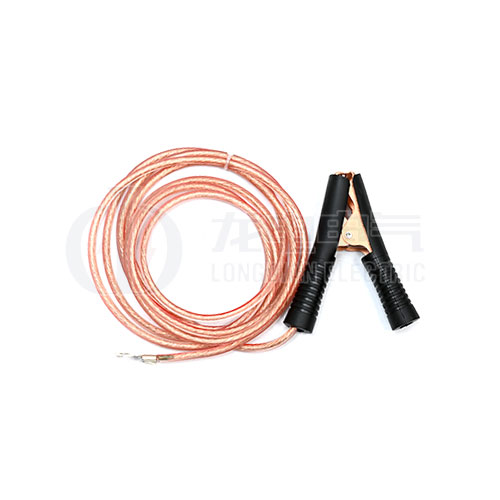

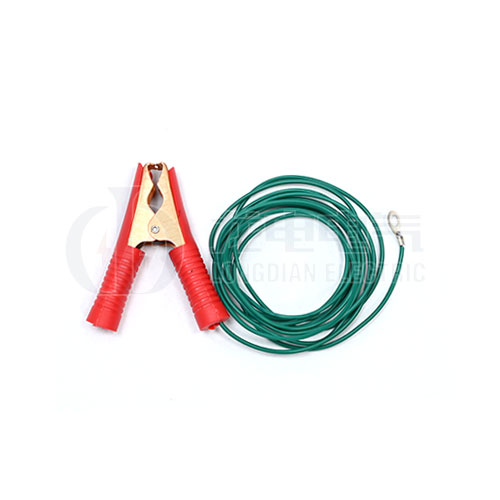

測試線
測試線
測試線
測試線
測試線
測試線
電源線
電源線
